| TECHNOLOGIE | Elektrochemický princip – toxické plyny |
| TYP DETEKOVATELNÉHO PLYNU | Toxické plyny |
| PRINCIP ČINNOSTI | Využívá elektrochemickou reakci k vytvoření proudu úměrného koncentraci plynu. |

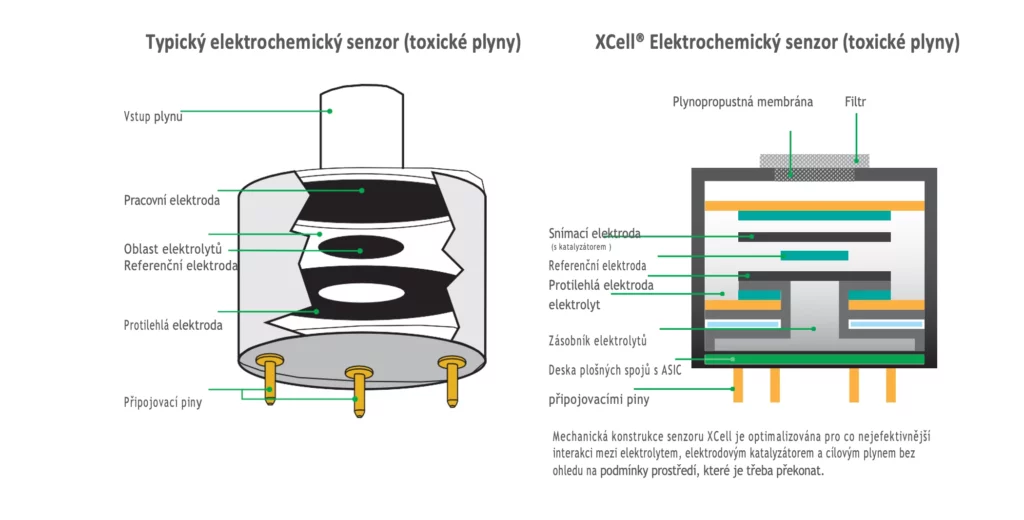

PODROBNÝ POPIS | Senzor je komora obsahující gel, nebo elektrolyt a dvě aktivní elektrody – měřící (snímací/pracovní) elektrodu (anodu) a protielektrodu (katodu). Třetí elektroda (referenční) slouží k vytvoření konstantního napětí mezi anodou a katodou. Vzorek plynu vstupuje do pouzdra přes membránu. Na anodě dochází k oxidaci a na katodě k redukci. Když kladné ionty proudí ke katodě a záporné ionty k anodě, vzniká elektrický proud úměrný koncentraci plynu. Pro srovnání, senzory XCell® společnosti MSA využívají identické elektrochemické principy, ale používají řadu významných fyzikálních konstrukčních vylepšení (viz obrázek). Druhý senzor, kompenzátor, se používá ke kompenzaci teploty, tlaku a vlhkosti. |
| ROZLIŠENÍ | ppm |
| VÝHODY | Vysoká citlivost. Lineární výstup. Snadná manipulace. |
| NEVÝHODY | Omezená skladovatelnost. Podléhá rušivým vlivům. Životnost senzoru se zkracuje ve velmi suchém a horkém prostředí. Výkonnost ovlivňuje prostředím s extrémní vlhkostí. |
| TECHNOLOGIE | Elektrochemické princip - kyslík (O2) |
| TYP DETEKOVATELNÉHO PLYNU | Kyslík (O2) |
| PRINCIP ČINNOSTI | Využívá elektrochemickou reakci k vytvoření proudu úměrného koncentraci plynu. |

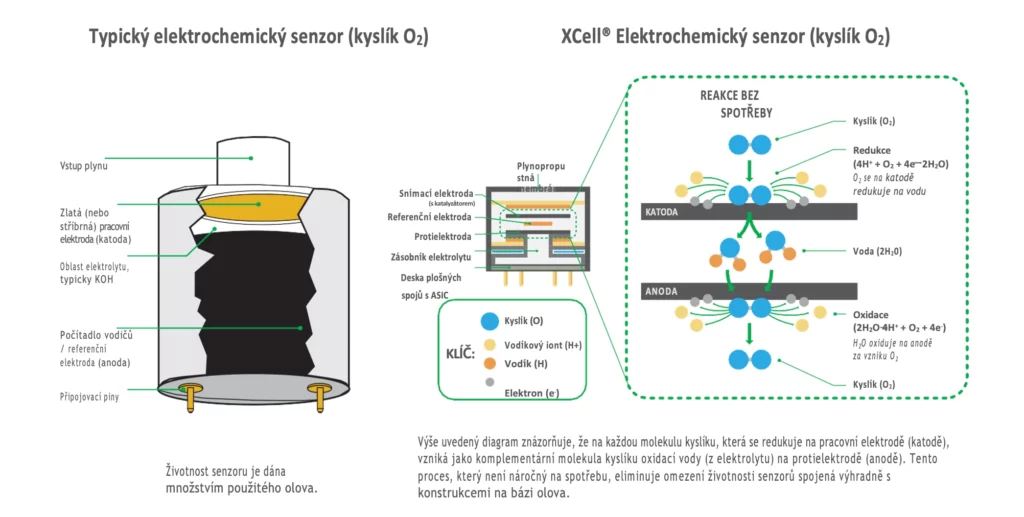

PODROBNÝ POPIS | Senzor je komora obsahující gel, nebo elektrolyt a dvě elektrody – měřící (snímací/pracovní) elektrodu (anodu) a (obvykle olověnou) protielektrodu (katodu). Vzorek plynu vstupuje do pouzdra přes membránu. Na anodě dochází k oxidaci a na katodě k redukci. Když kladné ionty proudí ke katodě a záporné ionty k anodě, vzniká elektrický proud úměrný koncentraci plynu. Naproti tomu elektrokatalytický systém v kyslíkovém senzoru XCell® společnosti MSA neobsahuje olovo a využívá chemickou reakci, která není náročná na spotřebu, čímž se eliminuje náchylnost k omezením trvanlivosti souvisejícím s olovem. |
| ROZLIŠENÍ | % objemových kyslíku, ppm |
| VÝHODY | Vysoká citlivost. Lineární výstup. Snadná manipulace. Nepodléhá otravě. |
| NEVÝHODY | Omezená trvanlivost. Podléhá rušivým vlivům. Životnost senzoru se zkracuje ve velmi suchém a horkém prostředí.* Životnost senzoru je negativně ovlivněna v aplikacích s obohaceným kyslíkem. |
